H TİPİ ELASTİK KAPLİN











B Tipinin değişik boydaki ara parçalı şeklidir.Miller arası uzun mesafelerin olduğu yerlerde isteğe göre değişik boyda ara parçalarla kullanılır.Kaplin bozulmadan önce periyodik olarak elastik parçalar değiştirilmelidir.



Teknik Özellikler:

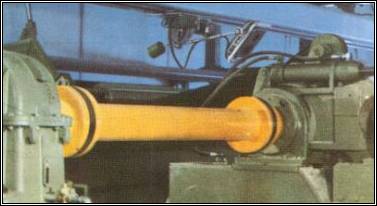

  • Güç iletilecek iki mil arasında yatay mesafenin fazla oluşu nedeniyle A ve B tipi tırnaklı kaplinin kullanılmadığı yerlerde kullanılır.
  • Kaplin gövdesi pik dökümden olup, isteğe göre çelik döküm veya sfero dökümden imal edilebilmektedir.
  • Lastik kısım "NİTRİL KAUÇUK" dan 70 ±5 shore sertliğinde imal edilmekte, isteğe göre bu sertlik artırılabilmektedir. Lastik malzeme rutubete ve darbelere karşı dayanıklıdır.
  • Kaplin 4 parçalı olduğundan, cıvataları sökülerek kaplini tamamıyle sökmeye gerek duymadan lastik değişimi yapılabilir. Güç nakleden organların tamir ve bakımında kolaylık sağlar.
  • Kaplin her iki dönüş yönünde çalıştırılabilir.





Kaplin

Ölçüler (mm)

Da

d

d1

d2

d3

d4

h

h1

D1

D2

D3

D4

D5

H 080

80

50

50

56

65

74

30

21

52

72

33

40

51

H 095

95

68

62

70

78

89

35

24

64

85

40

50

63

H 110

110

78

73

81

90

101

40

28

76

98

50

60

73

H 125

125

90

84

94

104

115

50

31

89

113

60

70

85

H 140

140

100

94

106

116

130

55

34

97

127

65

75

91

H 160

160

108

108

124

135

150

60

39

112

145

80

95

111

H 180

180

125

124

141

154

170

70

42

129

164

100

115

132

H 200

200

137

139

157

171

191

80

47

144

185

117

132

149

H 225

225

150

153

173

188

212

90

52

160

206

135

150

168

H 250

250

163

167

189

205

233

100

57

176

227

153

168

187



Kaplin

Ölçüler (mm)

Ağırlık (Kg)

l

l1

l2

l3

S

S1

y

y1

y2

y3

H 080

29

17

10

2

87

-

127

140

-

7

45

2

10

33

2.850

H 095

30

18

10

2

87

100

127

180

-

8

45

2

10

33

4.450

H 110

35

21

12

2

85

100

125

180

-

9

50

2

11

37

6.900

H 125

38

24

12

2

85

100

125

140

165

9

50

2

11

37

9.050

H 140

43

26

15

2

87

122

140

162

185

10

65

2

15

48

13.150

H 160

47

30

15

2

-

122

140

162

180

10

70

2

15

53

17.150

H 180

48

32

15

2

87

125

162

180

-

10

80

2

15

63

23.800

H 200

49

34

16

2

-

120

158

228

-

11

90

2

16

71

31.100

H 225

50

40

18

2

-

-

158

228

300

12

100

2

18

80

43.800

H 250

51

45

20

2

-

-

-

228

-

13

110

2

19

88

-
